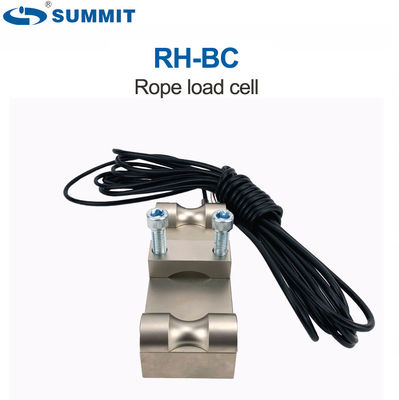

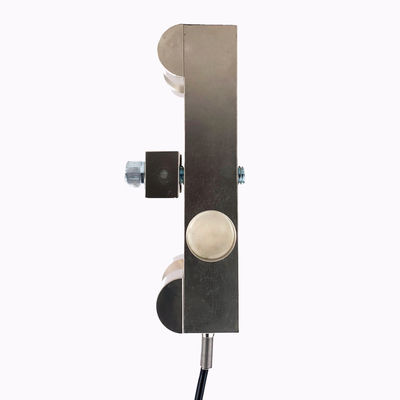

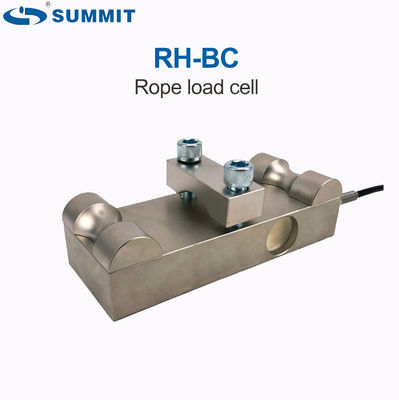

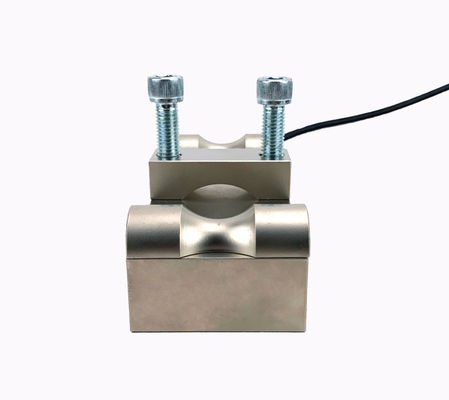

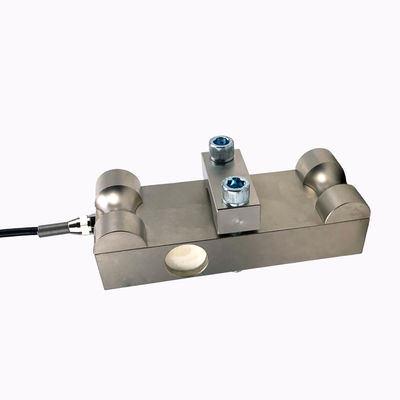

SUMMIT RH-BC Cellule de charge de câble 12-22 mm Protection contre la surcharge Cellule de charge de tension de câble
| Lieu d'origine | VILLE CHINE DE NINGBO |
|---|---|
| Nom de marque | SUMT, ANT |
| Certification | CE |
| Numéro de modèle | RH-BC-5T |
| Quantité de commande min | MOQ : 10pcs |
| Prix | USD45-55/set |
| Détails d'emballage | Box+carton, 38X26X32cm/carton, G.W. : 22kg/carton. |
| Délai de livraison | 3-20 jours ouvrables selon la quantité |
| Conditions de paiement | T/T, Western Union, MoneyGram, Paypal |
| Capacité d'approvisionnement | 5000-10000pcs/month |
Contactez-moi pour des aperçus gratuits et des bons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Matériel | Acier inoxydable | Charge de compression verticale évaluée | 5000kg |
|---|---|---|---|
| Levage capactiy | 10T | Longueur de câble | 8M (capteur de pression de piézoélectrique) |
| Mode d'installation | Bride sur le câble métallique | Diamètre de câble métallique | maximum supérieur à 26mm |
| Surligner | SUMMIT RH-BC Cellule de charge par câble,Cellule de charge de câble 12 mm,Cellule de charge de tension de protection contre la surcharge |
||
Description de produit
SUMMIT ANT RH-BC Diamètre de câble 12-26mm Charge nominale 5000kg 10T grue surchargement de la pince de protection sur le câble
Définition
La série RH-BC de cellules de charge de câbles à fil de fer est une cellule de charge à faible coût spécialement conçue pour mesurer la force de tension sur le câble de levage et de la grue.Facile à installer, il n'est pas nécessaire de démonter ni de modifier le chariot élévateur, et la cellule de charge de câble de la série RH-BC, fixée sur le capteur de charge du câble, couvre une large gamme de câbles d'un diamètre maximal de 36 mm et des charges de 5000 kg à 10000 kg (sous condition de câblage:1:), en fonction de la chute de la corde, avec un contrôleur de pesée (OMS-370C, SUMT-QZX(B)) et un tableau de bord numérique,Ces capteurs constituent un système de mesure complet pour visualiser et surveiller en continu les charges et détecter les surcharges.
Applications:
Le capteur de cellule de charge de câble est recommandé pour mesurer la charge et la surcharge afin d'assurer la sécurité des installations de levage industrielles, des grues aériennes, des treuils et des leviers.Il convient parfaitement à la mise en œuvre sur les systèmes de levage existants afin de les mettre à niveau en conformité avec les normes de sécurité actuelles sans modifications importantes. Il est recommandé d'utiliser avec une unité de commande (OMS-370C, OMS-350, OMS-160) facilement couplée à un tableau de bord numérique avec 9 chiffres ou 6 chiffres ((couleur rouge)
Caractéristique:
- - fil d'acier galvanisé (préparation de surface, traitement de surface: galvanisé)
- ¢ Fiable et économique
- ¥Construction en acier inoxydable galvanisée
- ¢ Installation rapide et facile
- ¢ Facile à monter directement sur un point fixe du câble (point mort)
- Classe de protection IP67
- ¢ Spécialement conçus pour l'adaptation à l'équipement de grue existant
- Une large gamme de produits associés: unité de contrôle de pesage, affichage numérique LED
| Capteur de tension des câbles: RH-BC | |||
| Charge nominale | 5T/10T | Surcharge finale | 200% F.S. |
| Diamètre de câble | 8 à 26 mm/18 à 36 mm | Erreur totale | ± 0,5% F.S. |
| Sensitivité | 20,0 ± 0,02% de mV/V | Matériel | Stell en alliage |
| Voltage d'excitation | 5 à 12 VDC | Longueur du câble | 8m |
| Impérance d'entrée | 380 ± 10Ω | Erreur de glissement | ± 0,02% F.S. |
| Impédance de sortie | 352 ± 2Ω | TC SPAN | ± 0,02%F.S/10°C |
| Impédance d'isolation | ≥ 5000 MΩ | Température de fonctionnement | -30°C à +70°C |
| Rapport de surcharge sécuritaire | 150% F.S. | Classe de protection | Pour les appareils électroniques |
Taille:
| Modèle | Dia de corde approprié | Charge nominale: | capacité de levage de chaque câble | L ((cm) | H (cm) | B (cm) |
| RH-BC-5T | ¥12 à 26 mm | 5 000 kg | 10 000 kg | 160 | 35 | 60 |
| RH-BC-10T | ¥18 à 36 mm | 10 000 kg | 20000 kg | 180 | 32 | 70 |
Diagramme d'installation
Le câblage de Digram sktech
Tableau de bord d'affichage à LED de l'unité de contrôle OMS-370C RH-BC
We SUMMIT fournit des systèmes de limitation de charge polyvalents pour tous les types de grues et en particulier pour les grues aériennes.Nous les avons fournis aux acteurs les plus importants de l'industrie du levage et de la manutention de matériaux ainsi qu'à l'industrie sidérurgique.C'est pourquoi nous pouvons affirmer que nous avons une solide expérience et une grande fiabilité en ce qui concerne les dispositifs de limitation de charge pour grues qui nous permettent d'équiper les systèmes les plus complexes.
Nous offrons une très large gamme de limitateurs de surcharge et applicables à des applications industrielles polyvalentes de levage:
- Les cellules de charge et les broches de charge (de 1000 kg à 10 T, capacité supérieure sur demande) telles que l'interrupteur de limite de surcharge de type Split: OMS-370C+CRN-GX, OMS-350+CRN+GX, etc.
- la prise sur le limiteur de charge du fil de fer:SUMT-QZX(A), OMS-370C+RH-EC, OMS-370C+RH-BC, etc.
-Commutateur de limite de la tête transversale
- Commutateur de limite à engrenages
- limitateur de charge de liaison de tension
- limitateurs de charge avec sortie analogique ou numérique;
Conception du module et combinaison facile et libre pour répondre aux différentes exigences d'installation.
Des solutions pour répondre à vos besoins intégrés
Applications:
Le limitateur de surcharge empêche les accidents dus à une charge élevée qui dépasse dangereusement la valeur normale établie par le constructeur ou l'utilisateur du dispositif de levage.Il contribue de façon essentielle à la sécurité des agents..
Un kit complet de protection contre les surcharges de grue/levé comprenant tout ce qui est nécessaire à l'installation ou à la modernisation des grues de pont est maintenant disponible chez SUMMIT load weighing Systems.
