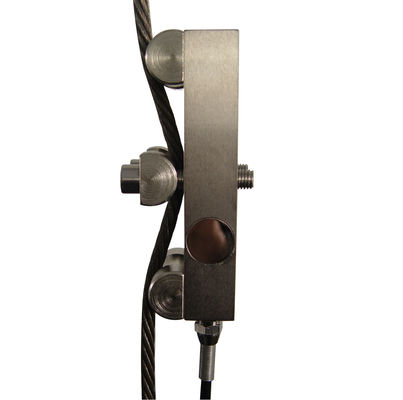

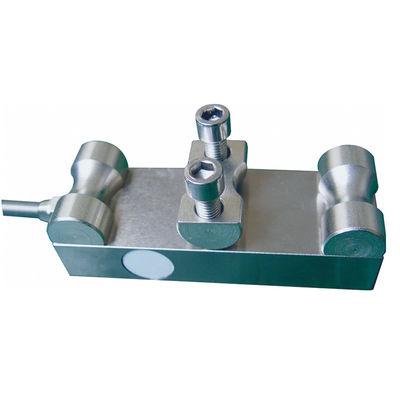

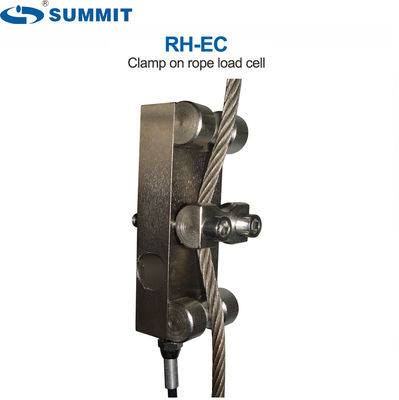

SUMMIT RH-EC Cellule de charge par câble électrique

SUMMIT RH-EC 5000kg 10T pinceau sur le levier électrique et la corde de fil de grue 18-22mm force de tension mesure de la charge de pesage capteur de cellule

Définition:

Le transducteur de tension de la série RH-EC est une cellule de charge peu coûteuse spécialement conçue pour mesurer la force de tension sur le câble de levage ou de la grue.Facile à installer, il n'est pas nécessaire de démonter ni de modifier le chariot élévateur, et le capteur de charge de corde RH-EC couvre une large gamme de corde de 8 à 21 mm de diamètre et des charges de 2000 kg à 5000 kg de corde individuelle (sous condition de corde:1:, la capacité de levage en fonction de la chute de la corde) Ensemble avec une unité de contrôle de la charge (OMS-370C, SUMT-QZX(B),OMS-350, OMS-160) et un tableau de bord numérique,Ces capteurs de charge à câbles constituent un système complet de contrôle de surcharge pour visualiser et surveiller en permanence les charges et détecter les surcharges

Applications:

Le capteur de cellule de charge de câble est recommandé pour mesurer la charge et la surcharge afin d'assurer la sécurité des installations de levage industrielles, des grues aériennes, des treuils et des leviers.Il convient parfaitement à la mise en œuvre sur les systèmes de levage existants afin de les mettre à niveau en conformité avec les normes de sécurité actuelles sans aucune modification importanteIl est recommandé de l'utiliser avec une unité de contrôle de surcharge (OMS-370C, SUMT-QZX(B)) facilement couplée à un tableau de bord d'affichage numérique LED à 9 chiffres ou 6 chiffres (couleur rouge)

Caractéristique:

1. - fil d'acier galvanisé (préparation de surface, traitement de surface: galvanisé)
2. ¢ Fiable et économique
3. ¥Construction en acier inoxydable galvanisée
4. ¢ Installation rapide et facile
5. ¢ Facile à monter directement sur un point fixe du câble (point mort)
6. Classe de protection IP67
7. ¢ Spécialement conçus pour l'adaptation à l'équipement de grue existant
8. Une large gamme de produits associés: unité de contrôle de pesage, affichage numérique LED

Taille:

Diagramme d'installation

Le câblage de Digram sktech

Tableau de bord d'affichage LED de l'unité de commande OMS-370C RH-EC

We SUMMIT fournit des systèmes de limitation de charge polyvalents pour tous les types de grues et en particulier pour les grues aériennes.Nous les avons fournis aux acteurs les plus importants de l'industrie du levage et de la manutention de matériaux ainsi qu'à l'industrie sidérurgique.C'est pourquoi nous pouvons affirmer que nous avons une solide expérience et une grande fiabilité en ce qui concerne les dispositifs de limitation de charge pour grues qui nous permettent d'équiper les systèmes les plus complexes.

Nous offrons une très large gamme de limitateurs de surcharge et applicables à des applications industrielles polyvalentes de levage:

- Les cellules de charge et les broches de charge (de 1000 kg à 10 T, capacité supérieure sur demande) telles que l'interrupteur de limite de surcharge de type Split: OMS-370C+CRN-GX, OMS-350+CRN+GX, etc.

- la prise sur le limiteur de charge du fil de fer:SUMT-QZX(A), OMS-370C+RH-EC, OMS-370C+RH-BC, etc.

-Commutateur de limite de la tête transversale

- Commutateur de limite à engrenages

- limitateur de charge de liaison de tension

- limitateurs de charge avec sortie analogique ou numérique;

Conception du module et combinaison facile et libre pour répondre aux différentes exigences d'installation.

Des solutions pour répondre à vos besoins intégrés

Applications:

Le limitateur de surcharge empêche les accidents dus à une charge élevée qui dépasse dangereusement la valeur normale établie par le constructeur ou l'utilisateur du dispositif de levage.Il contribue de façon essentielle à la sécurité des agents..

Un kit complet de protection contre les surcharges de grue/levé comprenant tout ce qui est nécessaire à l'installation ou à la modernisation des grues de pont est maintenant disponible chez SUMMIT load weighing Systems.
