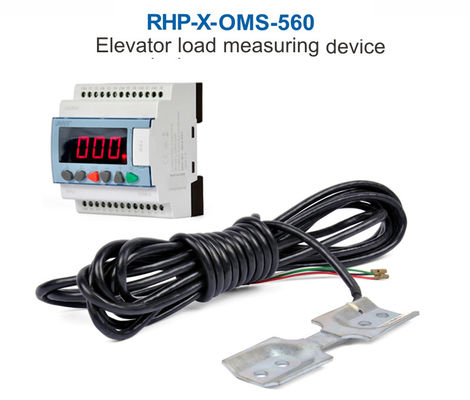

Appareil de pesage de la charge dans l'ascenseur de type fractionné RHP-X-OMS-560 Pesseur de la charge dans l'ascenseur

SUMMIT Système de mesure de la charge de l'ascenseur de type split RHP-X-OMS-560 monté sur le châssis de la voiture

Localisation de l'installation:Entre les plaques d'accrochage des câblesLe numéro de téléphone:

Définition:

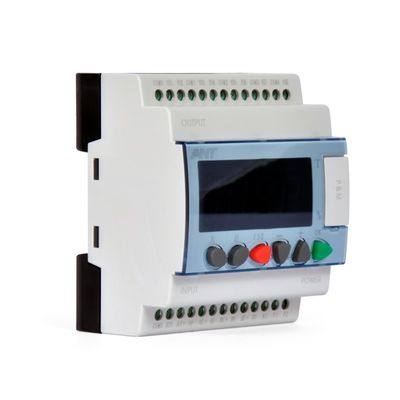

Le système de pesée de la charge est constitué d'un capteur de faisceau transversal RHP-X et d'une unité de commande de pesée OMS-560,et les capteurs RHP-X sont montés sur des éléments porteurs de charge de la voiture ou de l'assemblage de l'arbre qui sont soumis à des charges de flexion pendant le fonctionnement.

La flexion est enregistrée par le capteur de faisceau transversal et envoyée à l'unité de commande OMS-560 pour évaluation, et nous avons une gamme d'unités de commande de pesage ((OMS-820, OMS-520, OMS-370C et ainsi de suite),qui est assortie du capteur de faisceau RHP-X.

Caractéristiques:

1. Méthode rentable et précise
2. Très facile à installer
3. Charge statique au point de fixation (sous la plaque de fixation du fil de fer)
4. Convient pour les nouvelles installations et le projet de modernisation
5. Opération guidée par menu
6. 5 relais surcharge de sortie, pleine, à moitié vide, sortie optique, audio
7. DIN Rail ou monté sur une surface plane avec vis
8. Une boîte en plastique IP-65.
9. Logiciel intégré pour corriger les augmentations de poids dues à la chaîne de compensation.
10. Charge d'affichage et pourcentage
11. Protéger les données importantes de la perturbation par mot de passe
12. Correction automatique de la dérive zéro, rend l'équipement dans le stade optimal
13. Fonction d'apprentissage automatique, régulation de l'erreur de poids supplémentaire au sol élevé
14. Equipement de commande complètement remplacé, auto-diagnostic et alarmant
15. Opération d'apprentissage automatique effectuée avec n'importe quelle charge fixe


Diagramme de câblage:

Fil blanc à 4 cœurs:

Localisation et taille de l'installation:



Instructions de conduite:
Le système de pesage de la charge SUMMIT a pour but de mesurer la charge dans l'ascenseur et de fournir des informations utiles sur la charge au contrôleur de l'ascenseur.Ces informations sont utilisées pour la préparation et l'envoi des décisions, par exemple anti-nuisance de charge légère, charge lourde et surcharge.
Le système se compose généralement d'un capteur ou d'un groupe de capteurs montés sur l'ascenseur à une certaine position, par exemple en serrant une corde métallique, ou sous la cabine,sous l'installation de la plaque de fil de fer et une unité de commande. Les capteurs fournissent un signal à l'unité de commande directement lié à la quantité de charge dans la cabine.La commande de pesage de la charge accepte ce signal et fournit des données utilisables au contrôleur de l'ascenseur sous forme de signal analogique et de contacts de relais discrets.
