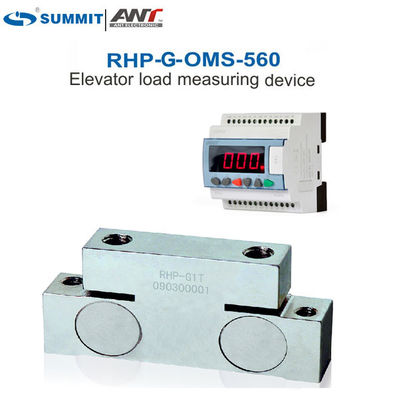

Appareil de pesage de la charge de l'ascenseur SUMMIT 2000 kg RHP-G-OMS-560 Appareil de contrôle de la charge excessive

SUMMIT Dispositif de pesage de la charge dans un ascenseur de type fractionné charge nominale installée au point d'accrochage de la corde sur le dispositif de régulation de la charge
Lieu d'installation: installé àpoint d'accrochage de câble:OMS-560-RHP-G-2T ((charge nominale: 2000 kg)


Définition:

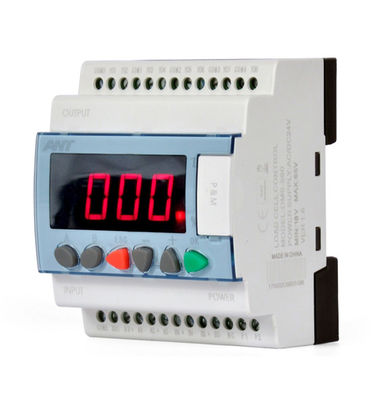

Le dispositif de contrôle de charge par ascenseur OMS-560-RHP-G est une sorte de solution de pesage de charge de type fractionné, et il est composé d'un ou deux capteurs de pression de charge RHP-F et d'un contrôleur OMS-560,et la cellule de charge sous pression est généralement plaquée sous la plaque d'accrochage de la corde de filCette méthode n'a pas d'incidence sur les exigences en matière de hauteur des passages et est donc particulièrement adaptée aux nouveaux projets d'installation et de modernisation.
Caractéristiques:

1. Méthode rentable et précise
2. Très facile à installer
3. Charge statique au point de fixation (sous la plaque de fixation du fil de fer)
4. Convient pour les nouvelles installations et le projet de modernisation
5. Opération guidée par menu
6. 5 relais surcharge de sortie, pleine, à moitié vide, sortie optique, audio
7. DIN Rail ou monté sur une surface plane avec vis
8. Une boîte en plastique IP-65.
9. Logiciel intégré pour corriger les augmentations de poids dues à la chaîne de compensation.
10. Charge d'affichage et pourcentage
11. Protéger les données importantes de la perturbation par mot de passe
12. Correction automatique de la dérive zéro, rend l'équipement dans le stade optimal
13. Fonction d'apprentissage automatique, régulation de l'erreur de poids supplémentaire au sol élevé
14. Equipement de commande complètement remplacé, auto-diagnostic et alarmant
15. Opération d'apprentissage automatique effectuée avec n'importe quelle charge fixe


Diagramme de câblage:

4 fils vierges:

Localisation et taille de l'installation:



Instructions de conduite:
Le système de pesage de la charge SUMMIT a pour but de mesurer la charge dans l'ascenseur et de fournir des informations utiles sur la charge au contrôleur de l'ascenseur.Ces informations sont utilisées pour la préparation et l'envoi des décisions, par exemple anti-nuisance de charge légère, charge lourde et surcharge.
Le système se compose généralement d'un capteur ou d'un groupe de capteurs montés sur l'ascenseur à une certaine position, par exemple en serrant une corde métallique, ou sous la cabine,sous l'installation de la plaque de fil de fer et une unité de commande. Les capteurs fournissent un signal à l'unité de commande directement lié à la quantité de charge dans la cabine.La commande de pesage de la charge accepte ce signal et fournit des données utilisables au contrôleur de l'ascenseur sous forme de signal analogique et de contacts de relais discrets.
